PRA-MPS3 : Bộ cung cấp nguồn chính PRAESENSA
- Giá bán: Liên hệ
Hàng nhập khẩu chính hãng , GIÁ BÁN thay đổi theo tỷ giá ngoại tệ. Liên hệ trực tiếp 0902.188.722 / kd@tca.vn để có giá tốt nhất
- Mã hàng: PRA-MPS3
- Xuất xứ: Bosch / Bồ Đào Nha
Điền thông tin người mua
Chứng nhận + Video

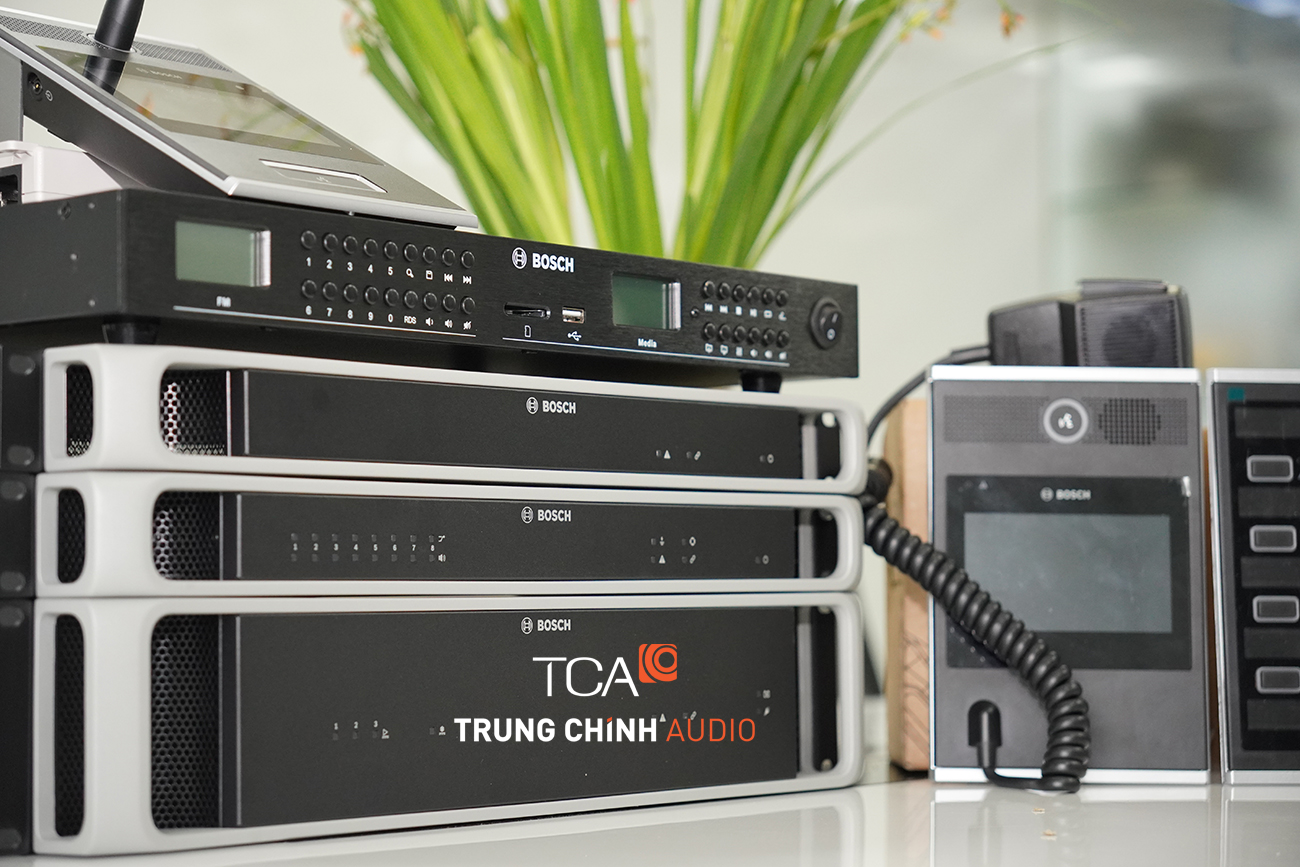

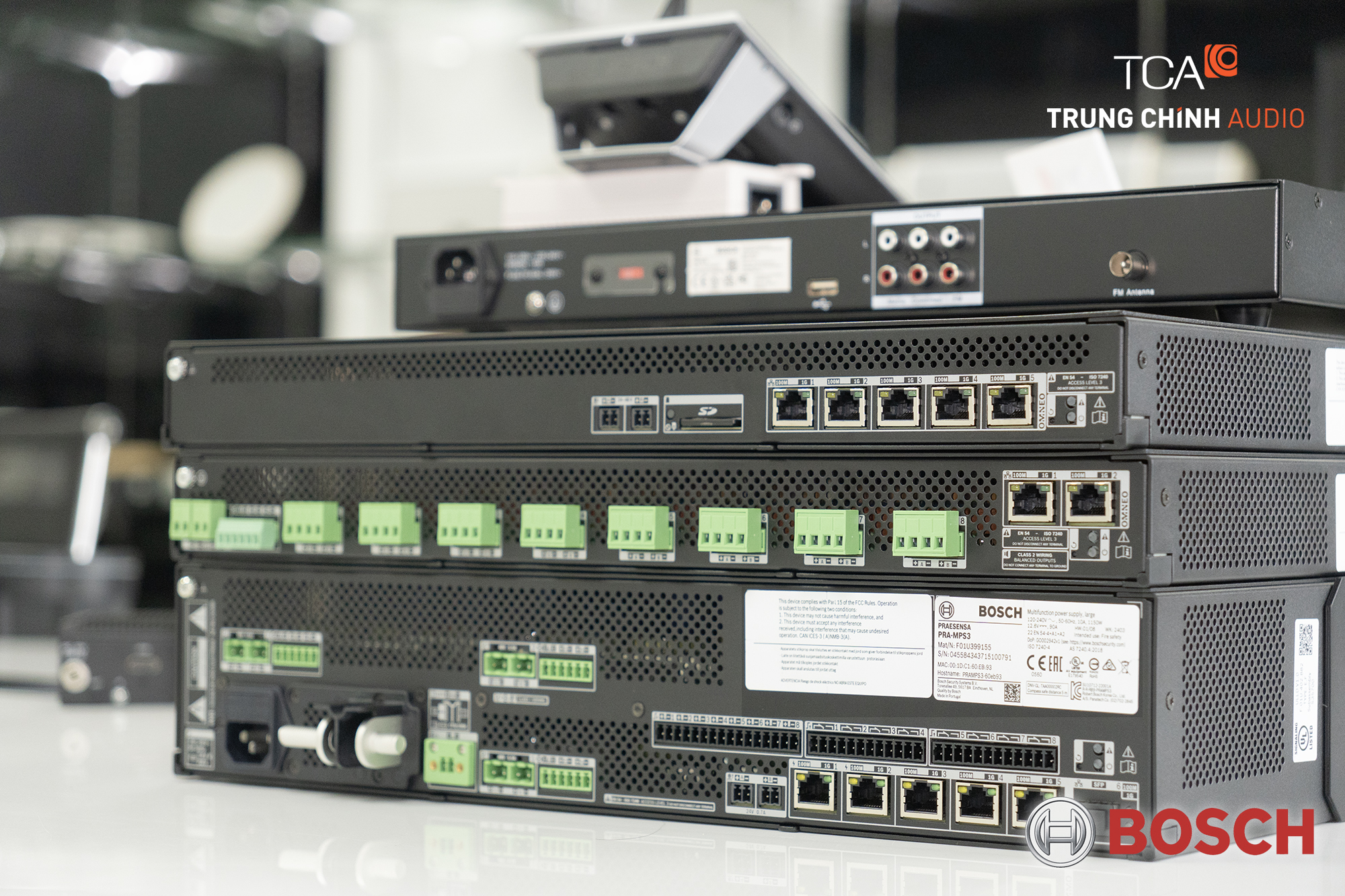

Bộ cấp nguồn đa chức năng Bosch PRA-MPS3 (PRAESENSA)
Bộ cấp nguồn PRA-MPS3 nhỏ gọn này kết hợp nhiều chức năng hỗ trợ để cấp nguồn và phục vụ các thiết bị hệ thống PRAESENSA khác
Bộ nguồn có bộ sạc pin cho tối đa ba bộ khuếch đại và điều khiển, đi kèm bộ chuyển mạch mạng tích hợp, cũng như đầu vào và ra cho điều khiển.
- Nguồn điện DC có giám sát toàn bộ, tích hợp tính năng dự phòng tự đảm bảo an toàn
- Giải pháp dự phòng một pin 12 V độc đáo
- Tích hợp bộ chuyển mạch Ethernet 6 cổng trên RJ45 và SFP
- Đầu vào và ra điều khiển đa năng
- Cáp bảo hiểm dự phòng cho bộ khuếch đại được kết nối
Bộ nguồn PRA-MPS3 cung cấp nguồn điện DC đến các bộ khuếch đại được kết nối và thiết bị ngoại vi từ lưới điện chính, có bộ sạc đúng chuẩn dành cho một pin dự phòng 12 V, giúp tiết kiệm chi phí lắp đặt và bảo trì pin.
Bộ chuyển mạch Ethernet 6 cổng tích hợp, hỗ trợ kết nối qua sợi thủy tinh sẽ giúp dễ dàng nối liên thông các cụm thiết bị phi tập trung hóa.
Các đầu vào điều khiển có giám sát, có thể lập cấu hình và đầu ra điều khiển không dùng điện được tổ chức thành giao diện để giao tiếp với thiết bị bên ngoài. Giao diện OMNEO của thiết bị dành cho điều khiển và báo cáo lỗi còn cung cấp cáp bảo hiểm dự phòng cho tín hiệu âm thanh tương tự, dành cho bộ khuếch đại được kết nối.
Chức năng
Bộ nguồn điện chính độc lập
- a nguồn điện 48 VDC hoàn toàn độc lập cho tối đa ba bộ khuếch đại.
- Một đầu ra 24 VDC cho bộ điều khiển hệ thống hoặc thiết bị phụ trợ.
- Tất cả các đầu ra của nguồn điện đều có hai đầu nối để đi dây đôi dự phòng A/B đến tải kết nối.
- Điều kiện lỗi của một trong các đầu ra không ảnh hưởng đến đầu ra khác.
- Đầu vào lưới điện chung có bộ điều chỉnh hệ số công suất để tăng tối đa lượng công suất, lấy từ mạng phân phối điện một pha.
Giải pháp pin dự phòng
- Tích hợp bộ sạc cho pin VRLA (pin chì axít kín khí) 12 V, với điện dung đạt tối đa 230 Ah cho bộ sạc tích năng đúng chuẩn.
- Thời gian phục vụ của pin được tăng tối đa khi dùng một pin 12 V, có tất cả sáu ngăn bình điện ở cùng một nhiệt độ và tất cả các ngăn dùng cùng một chất điện phân. Điều này ngăn tình trạng sạc điện không đều và do vậy, sạc quá tải cho pin mắc nối tiếp. Việc sạc quá tải này là nguyên nhân chính khiến pin kết thúc thời gian phục vụ sớm hơn dự kiến.
- Ba bộ chuyển đổi từ pin sang điện 48 VDC hoàn toàn độc lập cho tối đa ba bộ khuếch đại.
- Có kèm cáp nối dẻo cho pin với đầu nối bấm sẵn và chiều dài cố định, cùng cầu chì và cảm biến nhiệt độ pin để kết nối pin nhanh và đi cáp dễ dàng hơn.
- Đo trở kháng pin chính xác để giám sát quá trình lão hóa pin và kết nối pin.
Bộ chuyển mạch Ethernet
Sáu cổng kết nối mạng OMNEO, hỗ trợ Giao Thức Cây Bắc Cầu Nhanh (RSTP) cho kết nối nối tiếp đến thiết bị liền kề:
- Năm cổng dành cho kết nối đồng trên RJ45, hai trong số chúng có Cấp Nguồn Qua Ethernet (PoE) để cấp nguồn đến bàn gọi được kết nối hoặc thiết bị khác.
- Một cổng cung cấp vòng cách SFP cho bộ thu phát kết nối cắm, hệ số hình dạng nhỏ, dành cho kết nối sợi thủy tinh một hoặc nhiều chế độ.
Đầu vào và ra điều khiển đa năng
- Tám đầu vào điều khiển để nhận tín hiệu từ hệ thống ngoài, có tính năng giám sát kết nối có thể lập cấu hình được
- Tám công tắc rơle không điện áp, kiểu một cực, hai tiếp điểm (SPDT) để kích hoạt thiết bị ngoài.
- Các chức năng vào và ra của điều khiển có thể lập cấu hình bằng phần mềm.
Dung sai và giám sát lỗi
- Giám sát hoạt động của mạng điện, pin và thiết bị, cùng tất cả các kết nối; báo cáo và ghi nhật ký lỗi đến bộ điều khiển hệ thống.
- Tự động tiếp quản dự phòng pin từ mạng điện chính trong trường hợp xảy ra lỗi mạng điện.
- Mạch giao tiếp mạng đa điểm, có hỗ trợ RSTP để phục hồi sau khi xảy ra lỗi kết nối mạng.
- Cáp bảo hiểm âm thanh có giám sát đến bộ khuếch đại được kết nối, để dự phòng khi xảy ra lỗi mạch giao tiếp mạng của bộ khuếch đại.
Đặc điểm kỹ thuật & cấu trúc
Bộ nguồn đa chức năng kết nối mạng IP được thiết kế riêng để sử dụng với hệ thống PRAESENSA của Bosch.
- Bộ nguồn đa chức năng có bốn nguồn mạng điện chính độc lập, kèm bộ điều chỉnh hệ số công suất và bộ phận chức năng kết nối đầu ra kép, để cấp nguồn cho tối đa là ba bộ khuếch đại 600 W và để cấp nguồn cho bộ điều khiển hệ thống cùng hai bàn gọi.
- Bộ nguồn đa chức năng tích hợp bộ sạc pin dành cho pin được kết nối và bộ chuyển đổi độc lập để dùng pin làm nguồn điện dự phòng cho mọi tải kết nối trong trường hợp xảy ra lỗi mạng điện chính.
- Chuyển đổi dự phòng sang pin dự phòng mà không gây nhiễu công suất ra.
- Bộ này dùng một pin dự phòng VRLA 12 V để không cần phải cân chỉnh pin, nhưng vẫn tăng tối đa thời gian phục vụ của pin và mật độ công suất.
- Bộ nguồn đa chức năng có tám đầu vào điều khiển đa dụng, có chức năng giám sát kết nối và tám đầu ra điều khiển, không dùng điện.
- Bộ nguồn đa chức năng cung cấp giao diện để điều khiển dữ liệu và nhận kênh âm thanh dự phòng qua OMNEO, sử dụng bộ chuyển mạch Ethernet tích hợp, 6 cổng cho kết nối mạng dự phòng, hỗ trợ giao thức RSTP và đi dây cáp nối tiếp. Hai cổng có PoE để cung cấp điện dự phòng cho bàn gọi. Kênh âm thanh dự phòng có thể dùng làm cáp bảo hiểm tín hiệu tương tự cho bộ khuếch đại được kết nối.
- Bộ nguồn đa chức năng có các đèn LED chỉ báo bảng mặt trước để biết trạng thái các bộ phận nguồn điện, mạng điện chính và pin, đường truyền mạng và xuất hiện lỗi, cũng như cung cấp thêm tính năng giám sát phần mềm và báo cáo lỗi. Bộ nguồn đa chức năng có thể gắn vào giá đỡ (2U). Bộ nguồn đa chức năng đạt chứng chỉ EN 54-4 / ISO 7240-4, gắn nhãn CE và tuân thủ hướng dẫn RoHS. Bảo hành ít nhất là ba năm. Bộ nguồn đa chức năng là PRA-MPS3 của Bosch.
